Príloha 3 - Usporiadanie značiek typového schválenia

Overené

Identifikácia: príloha 3, vzory A-C, PDF s. 65-66/303, zdroj ehk 13.15.pdf, kontrola 15. 7. 2026.

Rozmer: pri všetkých troch vzoroch je uvedené a = min. 8 mm. Príloha 3, vzory A-C, PDF s. 65/303.

Vzor A - samostatné schválenie podľa Predpisu OSN č. 13

Príklad označuje schválenie v Spojenom kráľovstve (E 11) podľa Predpisu OSN č. 13 pod číslom 132439. Prvé dve číslice príkladu označujú sériu zmien 13. Pri vozidlách M2 a M3 značka v tomto vzore znamená vykonanie skúšky typu II.

Príloha 3, vzor A, PDF s. 65/303; väzba na bod 4.4 hlavnej časti, PDF s. 11-12/303.

Vzor B - označenie skúšky typu IIA

Príklad označuje schválenie v Spojenom kráľovstve (E 11) podľa Predpisu OSN č. 13. Pri vozidlách M2 a M3 táto značka znamená vykonanie skúšky typu IIA.

Príloha 3, vzor B, PDF s. 65/303; väzba na bod 4.5 hlavnej časti, PDF s. 12/303.

Vzor C - kombinovaná značka schválenia

Príklad kombinovanej značky uvádza schválenie v Spojenom kráľovstve (E 11) podľa Predpisov OSN č. 13 a 24. Text príkladu pri Predpise OSN č. 24 uvádza korigovanú hodnotu koeficientu absorpcie 1,30 m^-1.

Príloha 3, vzor C, PDF s. 65-66/303; väzba na bod 4.6 hlavnej časti, PDF s. 12/303.

Dôležité: čísla a štát vo vzoroch sú príklady. Údaj série zmien 13 vo vzore A nemení identifikáciu zdrojového dokumentu, ktorý obsahuje sériu zmien 15.

Kontrolný zoznam

Praktická homologizačná poznámka

Výrobca

Zabezpečí miesto a vyhotovenie značky podľa schváleného typu a príslušného vzoru. Hlavná časť, body 4.4-4.7, PDF s. 11-12/303; príloha 3, PDF s. 65-66/303.

Schvaľovací orgán

Určuje schvaľovacie číslo a údaje, ktoré sa majú v značke zobraziť; pri kombinovanej značke sa uplatňuje usporiadanie bodu 4.6. Hlavná časť, body 4.2-4.6, PDF s. 11-12/303.

Originálne normatívne vzory

Grafické usporiadanie, proporcie a obsah značiek sa overujú podľa originálnych obrazov strán.

PDF strana 65/303 - úplný textový prepis

PRÍLOHA 3
Usporiadanie značiek typového schválenia
VZOR A
(pozri bod 4.4 tohto predpisu)
a = min. 8 mm
Z uvedenej značky typového schválenia upevnenej na vozidlo vyplýva, že príslušný typ vozidla bol vzhľadom na brzdenie
schválený v Spojenom kráľovstve (E 11) podľa predpisu č. 13 pod schvaľovacím číslom 132439. Toto číslo udáva, že
typové schválenie bolo udelené podľa požiadaviek predpisu č. 13 zahŕňajúceho sériu zmien 13. V prípade vozidiel
kategórií M2 a M3 táto značka znamená, že sa tento typ vozidla podrobil skúške typu II.
VZOR B
(pozri bod 4.5 tohto predpisu)
a = min. 8 mm
Uvedená značka typového schválenia, ktorá je pripevnená k vozidlu, udáva, že dotknutý typ vozidla bol z hľadiska brzdenia
schválený v Spojenom kráľovstve (E 11) podľa predpisu č. 13. V prípade vozidiel kategórií M2 a M3 táto značka znamená,
že sa tento typ vozidla podrobil skúške typu IIA.
VZOR C
(pozri bod 4.6 tohto predpisu)
a = 8 mm min.

Originálna strana 65 prílohy 3 — Originálny normatívny zdroj: príloha 3, s. 65/303.

PDF strana 66/303 - úplný textový prepis

Z uvedenej značky typového schválenia upevnenej na vozidlo vyplýva, že príslušný typ vozidla bol schválený v Spojenom
kráľovstve (E 11) podľa predpisov OSN č. 13 a 24 (1). (V prípade posledného uvedeného predpisu je korigovaná hodnota
koeficientu absorpcie 1,30 m–1).

66/303 ELI: http://data.europa.eu/eli/reg/2026/746/oj
(1) Toto číslo sa uvádza len ako príklad.

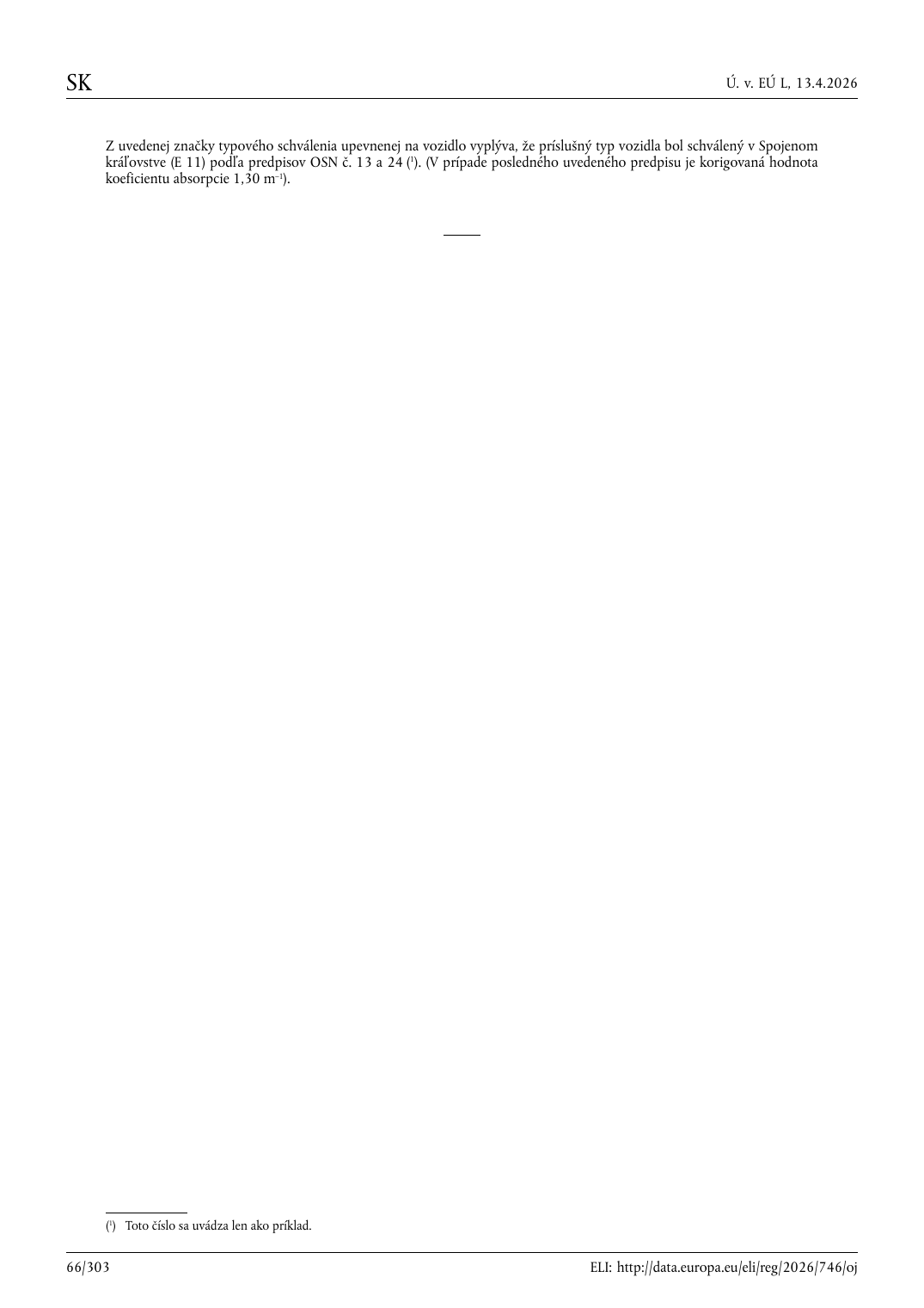

Originálna strana 66 prílohy 3 — Originálny normatívny zdroj: príloha 3, s. 66/303.
