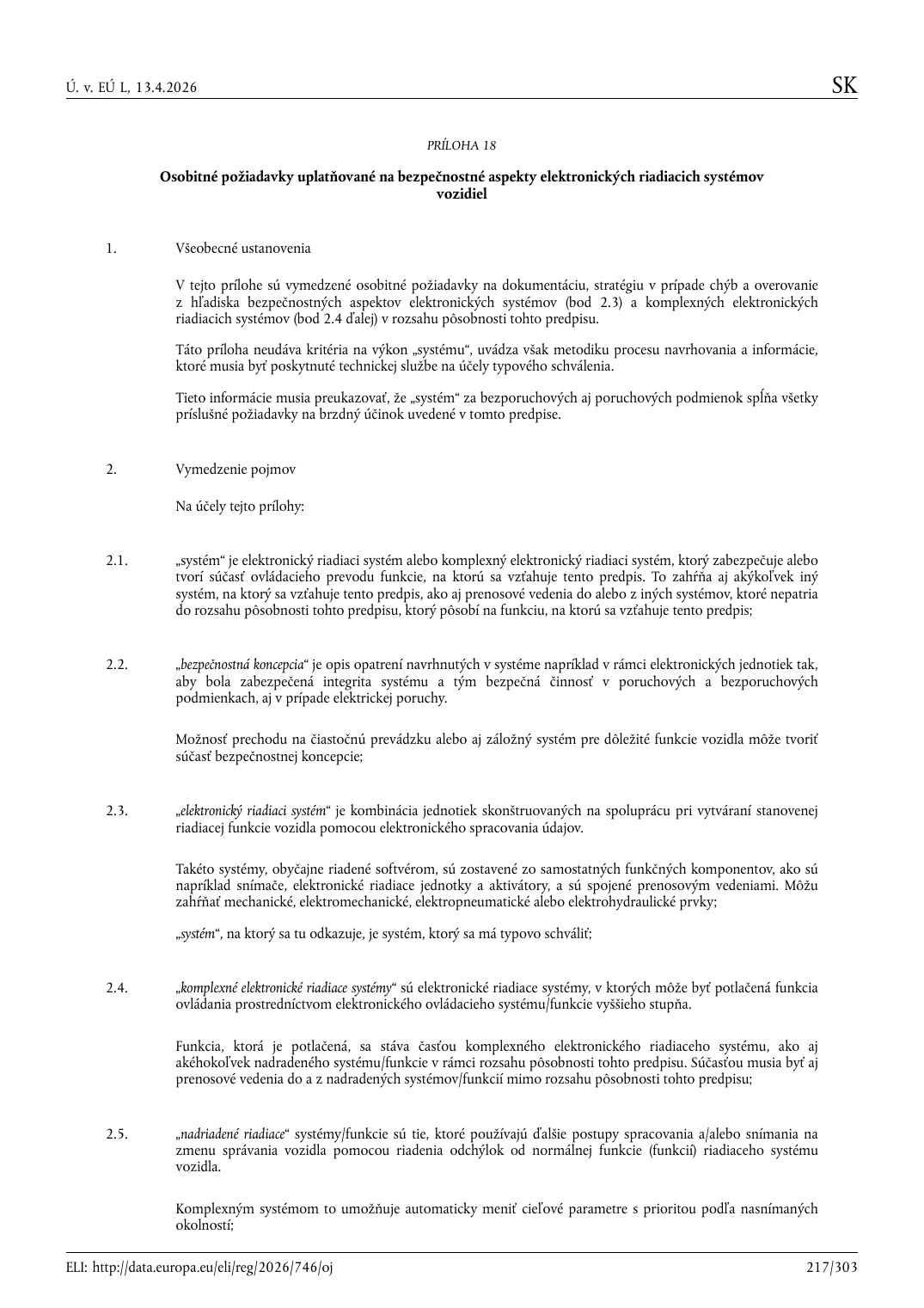

Príloha 18 – Bezpečnostné aspekty elektronických riadiacich systémov vozidiel

PRÍLOHA 18
Osobitné požiadavky uplatňované na bezpečnostné aspekty elektronických riadiacich systémov
vozidiel
1. Všeobecné ustanovenia
V tejto prílohe sú vymedzené osobitné požiadavky na dokumentáciu, stratégiu v prípade chýb a overovanie
z hľadiska bezpečnostných aspektov elektronických systémov (bod 2.3) a komplexných elektronických
riadiacich systémov (bod 2.4 ďalej) v rozsahu pôsobnosti tohto predpisu.
Táto príloha neudáva kritéria na výkon „systému“, uvádza však metodiku procesu navrhovania a informácie,
ktoré musia byť poskytnuté technickej službe na účely typového schválenia.
Tieto informácie musia preukazovať, že „systém“ za bezporuchových aj poruchových podmienok spĺňa všetky
príslušné požiadavky na brzdný účinok uvedené v tomto predpise.
2. Vymedzenie pojmov
Na účely tejto prílohy:
2.1. „systém“ je elektronický riadiaci systém alebo komplexný elektronický riadiaci systém, ktorý zabezpečuje alebo
tvorí súčasť ovládacieho prevodu funkcie, na ktorú sa vzťahuje tento predpis. To zahŕňa aj akýkoľvek iný
systém, na ktorý sa vzťahuje tento predpis, ako aj prenosové vedenia do alebo z iných systémov, ktoré nepatria
do rozsahu pôsobnosti tohto predpisu, ktorý pôsobí na funkciu, na ktorú sa vzťahuje tento predpis;
2.2. „bezpečnostná koncepcia“ je opis opatrení navrhnutých v systéme napríklad v rámci elektronických jednotiek tak,
aby bola zabezpečená integrita systému a tým bezpečná činnosť v poruchových a bezporuchových
podmienkach, aj v prípade elektrickej poruchy.
Možnosť prechodu na čiastočnú prevádzku alebo aj záložný systém pre dôležité funkcie vozidla môže tvoriť
súčasť bezpečnostnej koncepcie;
2.3. „elektronický riadiaci systém“ je kombinácia jednotiek skonštruovaných na spoluprácu pri vytváraní stanovenej
riadiacej funkcie vozidla pomocou elektronického spracovania údajov.
Takéto systémy, obyčajne riadené softvérom, sú zostavené zo samostatných funkčných komponentov, ako sú
napríklad snímače, elektronické riadiace jednotky a aktivátory, a sú spojené prenosovým vedeniami. Môžu
zahŕňať mechanické, elektromechanické, elektropneumatické alebo elektrohydraulické prvky;
„systém“, na ktorý sa tu odkazuje, je systém, ktorý sa má typovo schváliť;
2.4. „komplexné elektronické riadiace systémy“ sú elektronické riadiace systémy, v ktorých môže byť potlačená funkcia
ovládania prostredníctvom elektronického ovládacieho systému/funkcie vyššieho stupňa.
Funkcia, ktorá je potlačená, sa stáva časťou komplexného elektronického riadiaceho systému, ako aj
akéhokoľvek nadradeného systému/funkcie v rámci rozsahu pôsobnosti tohto predpisu. Súčasťou musia byť aj
prenosové vedenia do a z nadradených systémov/funkcií mimo rozsahu pôsobnosti tohto predpisu;
2.5. „nadriadené riadiace“ systémy/funkcie sú tie, ktoré používajú ďalšie postupy spracovania a/alebo snímania na
zmenu správania vozidla pomocou riadenia odchýlok od normálnej funkcie (funkcií) riadiaceho systému
vozidla.
Komplexným systémom to umožňuje automaticky meniť cieľové parametre s prioritou podľa nasnímaných
okolností;

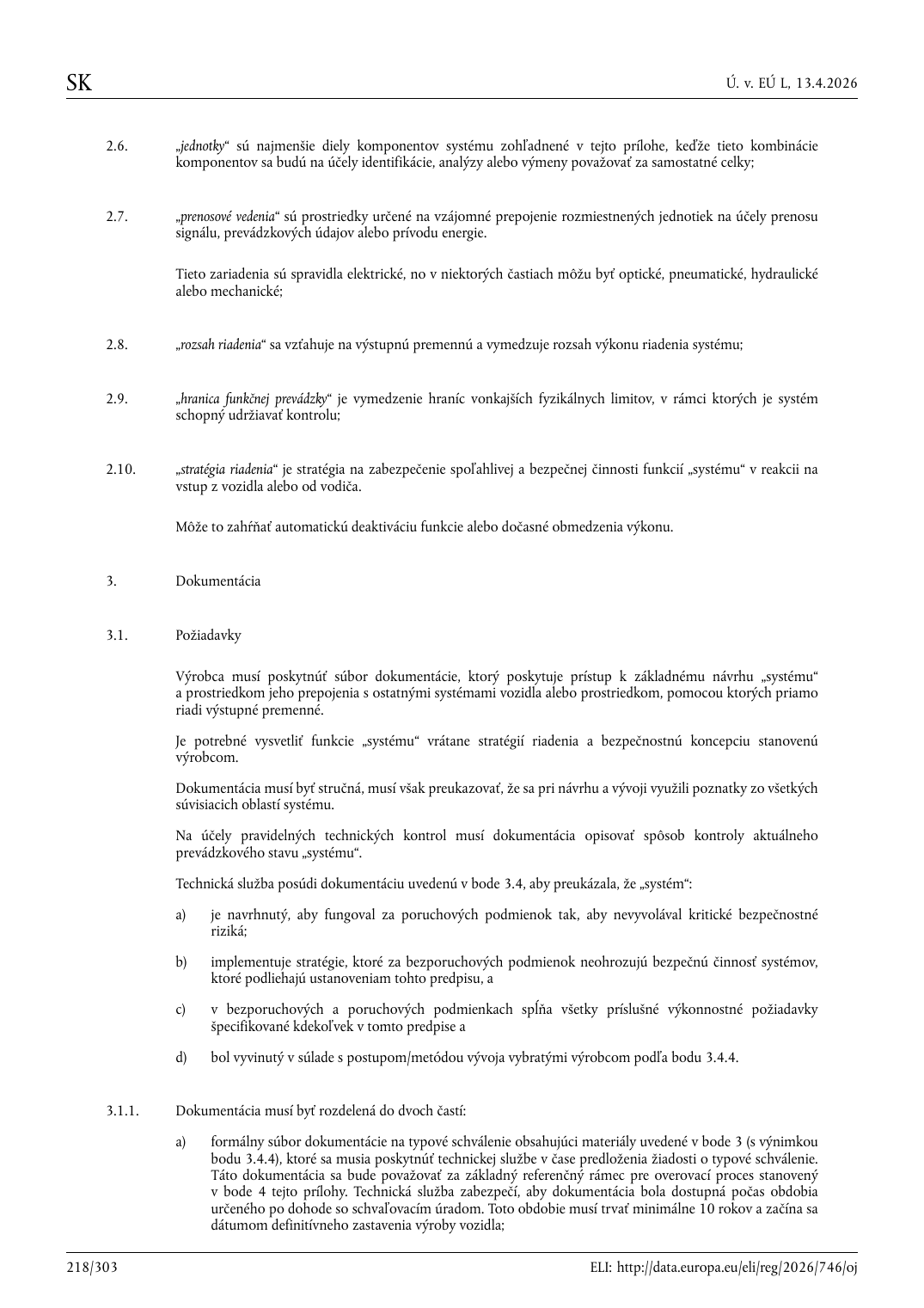

2.6. „jednotky“ sú najmenšie diely komponentov systému zohľadnené v tejto prílohe, keďže tieto kombinácie
komponentov sa budú na účely identifikácie, analýzy alebo výmeny považovať za samostatné celky;
2.7. „prenosové vedenia“ sú prostriedky určené na vzájomné prepojenie rozmiestnených jednotiek na účely prenosu
signálu, prevádzkových údajov alebo prívodu energie.
Tieto zariadenia sú spravidla elektrické, no v niektorých častiach môžu byť optické, pneumatické, hydraulické
alebo mechanické;
2.8. „rozsah riadenia“ sa vzťahuje na výstupnú premennú a vymedzuje rozsah výkonu riadenia systému;
2.9. „hranica funkčnej prevádzky“ je vymedzenie hraníc vonkajších fyzikálnych limitov, v rámci ktorých je systém
schopný udržiavať kontrolu;
2.10. „stratégia riadenia“ je stratégia na zabezpečenie spoľahlivej a bezpečnej činnosti funkcií „systému“ v reakcii na
vstup z vozidla alebo od vodiča.
Môže to zahŕňať automatickú deaktiváciu funkcie alebo dočasné obmedzenia výkonu.
3. Dokumentácia
3.1. Požiadavky
Výrobca musí poskytnúť súbor dokumentácie, ktorý poskytuje prístup k základnému návrhu „systému“
a prostriedkom jeho prepojenia s ostatnými systémami vozidla alebo prostriedkom, pomocou ktorých priamo
riadi výstupné premenné.
Je potrebné vysvetliť funkcie „systému“ vrátane stratégií riadenia a bezpečnostnú koncepciu stanovenú
výrobcom.
Dokumentácia musí byť stručná, musí však preukazovať, že sa pri návrhu a vývoji využili poznatky zo všetkých
súvisiacich oblastí systému.
Na účely pravidelných technických kontrol musí dokumentácia opisovať spôsob kontroly aktuálneho
prevádzkového stavu „systému“.
Technická služba posúdi dokumentáciu uvedenú v bode 3.4, aby preukázala, že „systém“:
a) je navrhnutý, aby fungoval za poruchových podmienok tak, aby nevyvolával kritické bezpečnostné
riziká;
b) implementuje stratégie, ktoré za bezporuchových podmienok neohrozujú bezpečnú činnosť systémov,
ktoré podliehajú ustanoveniam tohto predpisu, a
c) v bezporuchových a poruchových podmienkach spĺňa všetky príslušné výkonnostné požiadavky
špecifikované kdekoľvek v tomto predpise a
d) bol vyvinutý v súlade s postupom/metódou vývoja vybratými výrobcom podľa bodu 3.4.4.
3.1.1. Dokumentácia musí byť rozdelená do dvoch častí:
a) formálny súbor dokumentácie na typové schválenie obsahujúci materiály uvedené v bode 3 (s výnimkou
bodu 3.4.4), ktoré sa musia poskytnúť technickej službe v čase predloženia žiadosti o typové schválenie.
Táto dokumentácia sa bude považovať za základný referenčný rámec pre overovací proces stanovený
v bode 4 tejto prílohy. Technická služba zabezpečí, aby dokumentácia bola dostupná počas obdobia
určeného po dohode so schvaľovacím úradom. Toto obdobie musí trvať minimálne 10 rokov a začína sa
dátumom definitívneho zastavenia výroby vozidla;

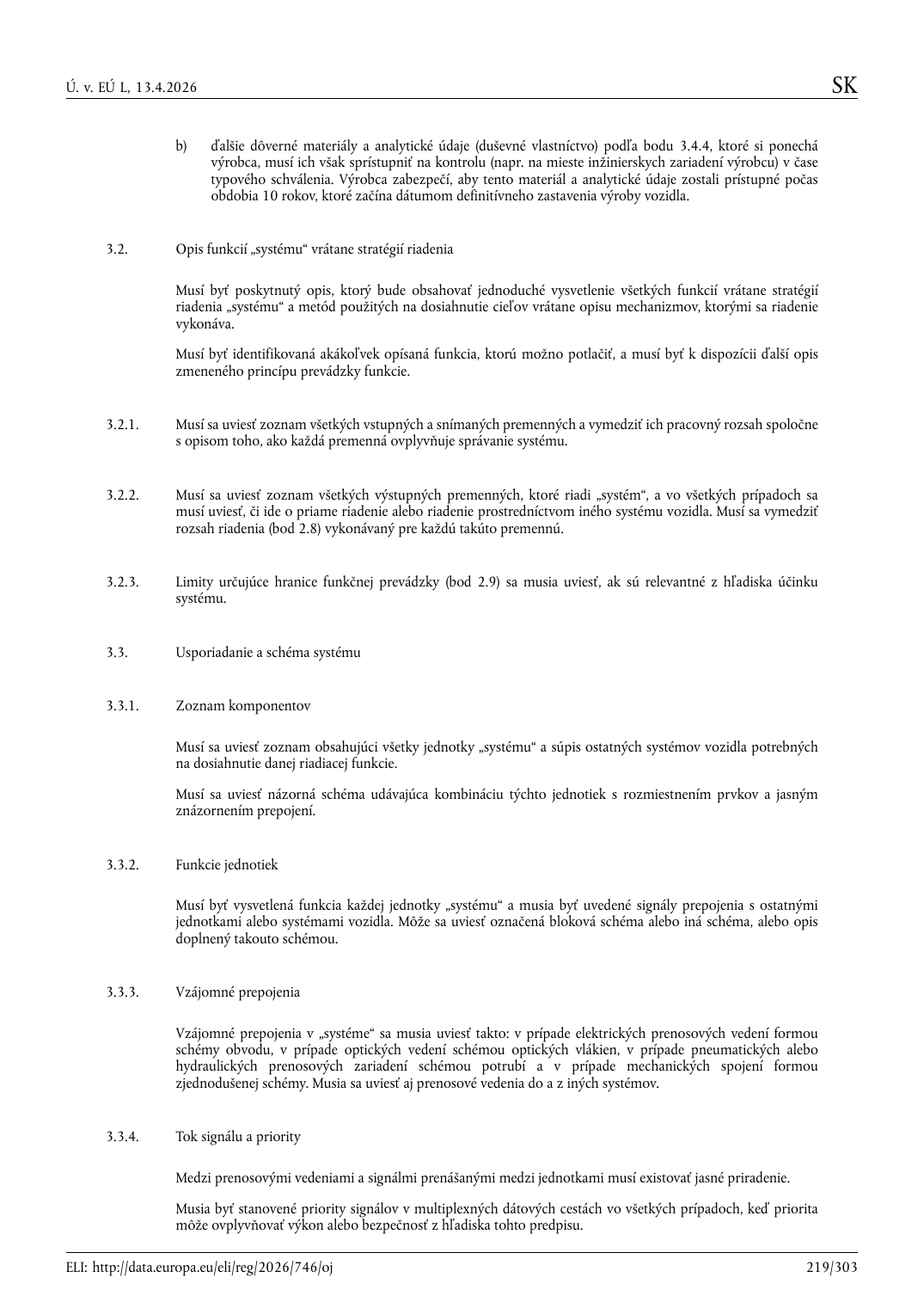

b) ďalšie dôverné materiály a analytické údaje (duševné vlastníctvo) podľa bodu 3.4.4, ktoré si ponechá
výrobca, musí ich však sprístupniť na kontrolu (napr. na mieste inžinierskych zariadení výrobcu) v čase
typového schválenia. Výrobca zabezpečí, aby tento materiál a analytické údaje zostali prístupné počas
obdobia 10 rokov, ktoré začína dátumom definitívneho zastavenia výroby vozidla.
3.2. Opis funkcií „systému“ vrátane stratégií riadenia
Musí byť poskytnutý opis, ktorý bude obsahovať jednoduché vysvetlenie všetkých funkcií vrátane stratégií
riadenia „systému“ a metód použitých na dosiahnutie cieľov vrátane opisu mechanizmov, ktorými sa riadenie
vykonáva.
Musí byť identifikovaná akákoľvek opísaná funkcia, ktorú možno potlačiť, a musí byť k dispozícii ďalší opis
zmeneného princípu prevádzky funkcie.
3.2.1. Musí sa uviesť zoznam všetkých vstupných a snímaných premenných a vymedziť ich pracovný rozsah spoločne
s opisom toho, ako každá premenná ovplyvňuje správanie systému.
3.2.2. Musí sa uviesť zoznam všetkých výstupných premenných, ktoré riadi „systém“, a vo všetkých prípadoch sa
musí uviesť, či ide o priame riadenie alebo riadenie prostredníctvom iného systému vozidla. Musí sa vymedziť
rozsah riadenia (bod 2.8) vykonávaný pre každú takúto premennú.
3.2.3. Limity určujúce hranice funkčnej prevádzky (bod 2.9) sa musia uviesť, ak sú relevantné z hľadiska účinku
systému.
3.3. Usporiadanie a schéma systému
3.3.1. Zoznam komponentov
Musí sa uviesť zoznam obsahujúci všetky jednotky „systému“ a súpis ostatných systémov vozidla potrebných
na dosiahnutie danej riadiacej funkcie.
Musí sa uviesť názorná schéma udávajúca kombináciu týchto jednotiek s rozmiestnením prvkov a jasným
znázornením prepojení.
3.3.2. Funkcie jednotiek
Musí byť vysvetlená funkcia každej jednotky „systému“ a musia byť uvedené signály prepojenia s ostatnými
jednotkami alebo systémami vozidla. Môže sa uviesť označená bloková schéma alebo iná schéma, alebo opis
doplnený takouto schémou.
3.3.3. Vzájomné prepojenia
Vzájomné prepojenia v „systéme“ sa musia uviesť takto: v prípade elektrických prenosových vedení formou
schémy obvodu, v prípade optických vedení schémou optických vlákien, v prípade pneumatických alebo
hydraulických prenosových zariadení schémou potrubí a v prípade mechanických spojení formou
zjednodušenej schémy. Musia sa uviesť aj prenosové vedenia do a z iných systémov.
3.3.4. Tok signálu a priority
Medzi prenosovými vedeniami a signálmi prenášanými medzi jednotkami musí existovať jasné priradenie.
Musia byť stanovené priority signálov v multiplexných dátových cestách vo všetkých prípadoch, keď priorita
môže ovplyvňovať výkon alebo bezpečnosť z hľadiska tohto predpisu.

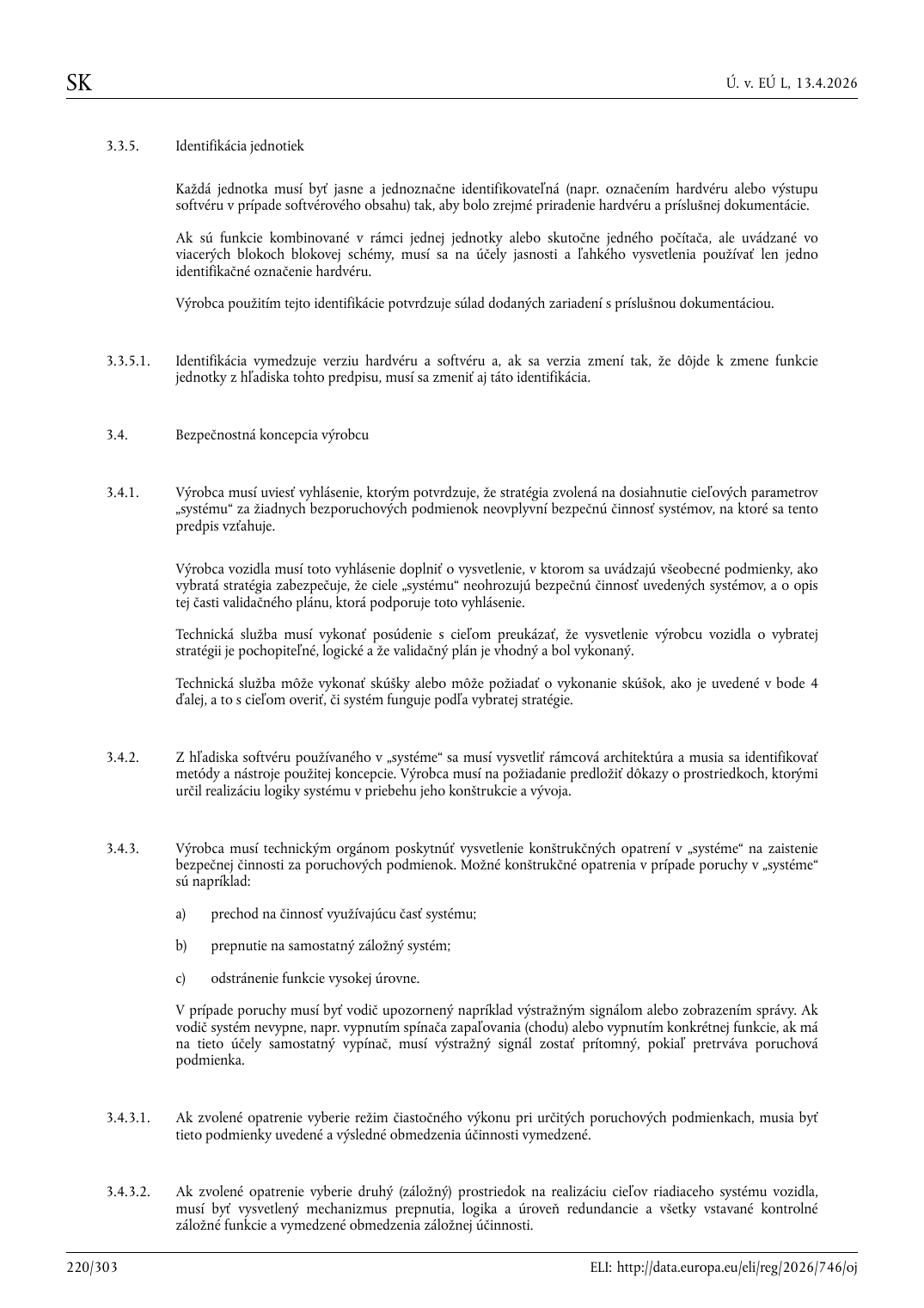

3.3.5. Identifikácia jednotiek
Každá jednotka musí byť jasne a jednoznačne identifikovateľná (napr. označením hardvéru alebo výstupu
softvéru v prípade softvérového obsahu) tak, aby bolo zrejmé priradenie hardvéru a príslušnej dokumentácie.
Ak sú funkcie kombinované v rámci jednej jednotky alebo skutočne jedného počítača, ale uvádzané vo
viacerých blokoch blokovej schémy, musí sa na účely jasnosti a ľahkého vysvetlenia používať len jedno
identifikačné označenie hardvéru.
Výrobca použitím tejto identifikácie potvrdzuje súlad dodaných zariadení s príslušnou dokumentáciou.
3.3.5.1. Identifikácia vymedzuje verziu hardvéru a softvéru a, ak sa verzia zmení tak, že dôjde k zmene funkcie
jednotky z hľadiska tohto predpisu, musí sa zmeniť aj táto identifikácia.
3.4. Bezpečnostná koncepcia výrobcu
3.4.1. Výrobca musí uviesť vyhlásenie, ktorým potvrdzuje, že stratégia zvolená na dosiahnutie cieľových parametrov
„systému“ za žiadnych bezporuchových podmienok neovplyvní bezpečnú činnosť systémov, na ktoré sa tento
predpis vzťahuje.
Výrobca vozidla musí toto vyhlásenie doplniť o vysvetlenie, v ktorom sa uvádzajú všeobecné podmienky, ako
vybratá stratégia zabezpečuje, že ciele „systému“ neohrozujú bezpečnú činnosť uvedených systémov, a o opis
tej časti validačného plánu, ktorá podporuje toto vyhlásenie.
Technická služba musí vykonať posúdenie s cieľom preukázať, že vysvetlenie výrobcu vozidla o vybratej
stratégii je pochopiteľné, logické a že validačný plán je vhodný a bol vykonaný.
Technická služba môže vykonať skúšky alebo môže požiadať o vykonanie skúšok, ako je uvedené v bode 4
ďalej, a to s cieľom overiť, či systém funguje podľa vybratej stratégie.
3.4.2. Z hľadiska softvéru používaného v „systéme“ sa musí vysvetliť rámcová architektúra a musia sa identifikovať
metódy a nástroje použitej koncepcie. Výrobca musí na požiadanie predložiť dôkazy o prostriedkoch, ktorými
určil realizáciu logiky systému v priebehu jeho konštrukcie a vývoja.
3.4.3. Výrobca musí technickým orgánom poskytnúť vysvetlenie konštrukčných opatrení v „systéme“ na zaistenie
bezpečnej činnosti za poruchových podmienok. Možné konštrukčné opatrenia v prípade poruchy v „systéme“
sú napríklad:
a) prechod na činnosť využívajúcu časť systému;
b) prepnutie na samostatný záložný systém;
c) odstránenie funkcie vysokej úrovne.
V prípade poruchy musí byť vodič upozornený napríklad výstražným signálom alebo zobrazením správy. Ak
vodič systém nevypne, napr. vypnutím spínača zapaľovania (chodu) alebo vypnutím konkrétnej funkcie, ak má
na tieto účely samostatný vypínač, musí výstražný signál zostať prítomný, pokiaľ pretrváva poruchová
podmienka.
3.4.3.1. Ak zvolené opatrenie vyberie režim čiastočného výkonu pri určitých poruchových podmienkach, musia byť
tieto podmienky uvedené a výsledné obmedzenia účinnosti vymedzené.
3.4.3.2. Ak zvolené opatrenie vyberie druhý (záložný) prostriedok na realizáciu cieľov riadiaceho systému vozidla,
musí byť vysvetlený mechanizmus prepnutia, logika a úroveň redundancie a všetky vstavané kontrolné
záložné funkcie a vymedzené obmedzenia záložnej účinnosti.

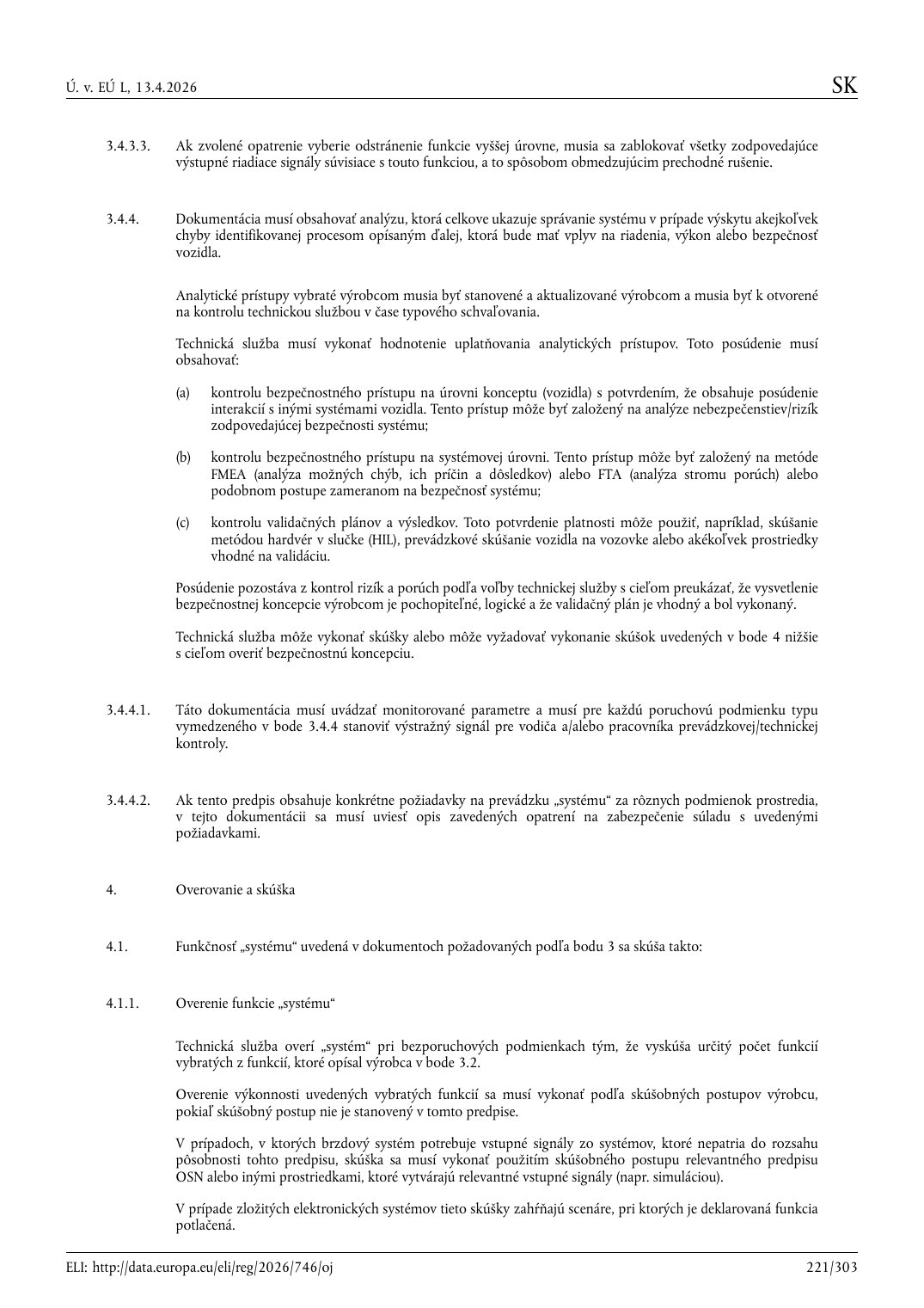

3.4.3.3. Ak zvolené opatrenie vyberie odstránenie funkcie vyššej úrovne, musia sa zablokovať všetky zodpovedajúce
výstupné riadiace signály súvisiace s touto funkciou, a to spôsobom obmedzujúcim prechodné rušenie.
3.4.4. Dokumentácia musí obsahovať analýzu, ktorá celkove ukazuje správanie systému v prípade výskytu akejkoľvek
chyby identifikovanej procesom opísaným ďalej, ktorá bude mať vplyv na riadenia, výkon alebo bezpečnosť
vozidla.
Analytické prístupy vybraté výrobcom musia byť stanovené a aktualizované výrobcom a musia byť k otvorené
na kontrolu technickou službou v čase typového schvaľovania.
Technická služba musí vykonať hodnotenie uplatňovania analytických prístupov. Toto posúdenie musí
obsahovať:
(a) kontrolu bezpečnostného prístupu na úrovni konceptu (vozidla) s potvrdením, že obsahuje posúdenie
interakcií s inými systémami vozidla. Tento prístup môže byť založený na analýze nebezpečenstiev/rizík
zodpovedajúcej bezpečnosti systému;
(b) kontrolu bezpečnostného prístupu na systémovej úrovni. Tento prístup môže byť založený na metóde
FMEA (analýza možných chýb, ich príčin a dôsledkov) alebo FTA (analýza stromu porúch) alebo
podobnom postupe zameranom na bezpečnosť systému;
(c) kontrolu validačných plánov a výsledkov. Toto potvrdenie platnosti môže použiť, napríklad, skúšanie
metódou hardvér v slučke (HIL), prevádzkové skúšanie vozidla na vozovke alebo akékoľvek prostriedky
vhodné na validáciu.
Posúdenie pozostáva z kontrol rizík a porúch podľa voľby technickej služby s cieľom preukázať, že vysvetlenie
bezpečnostnej koncepcie výrobcom je pochopiteľné, logické a že validačný plán je vhodný a bol vykonaný.
Technická služba môže vykonať skúšky alebo môže vyžadovať vykonanie skúšok uvedených v bode 4 nižšie
s cieľom overiť bezpečnostnú koncepciu.
3.4.4.1. Táto dokumentácia musí uvádzať monitorované parametre a musí pre každú poruchovú podmienku typu
vymedzeného v bode 3.4.4 stanoviť výstražný signál pre vodiča a/alebo pracovníka prevádzkovej/technickej
kontroly.
3.4.4.2. Ak tento predpis obsahuje konkrétne požiadavky na prevádzku „systému“ za rôznych podmienok prostredia,
v tejto dokumentácii sa musí uviesť opis zavedených opatrení na zabezpečenie súladu s uvedenými
požiadavkami.
4. Overovanie a skúška
4.1. Funkčnosť „systému“ uvedená v dokumentoch požadovaných podľa bodu 3 sa skúša takto:
4.1.1. Overenie funkcie „systému“
Technická služba overí „systém“ pri bezporuchových podmienkach tým, že vyskúša určitý počet funkcií
vybratých z funkcií, ktoré opísal výrobca v bode 3.2.
Overenie výkonnosti uvedených vybratých funkcií sa musí vykonať podľa skúšobných postupov výrobcu,
pokiaľ skúšobný postup nie je stanovený v tomto predpise.
V prípadoch, v ktorých brzdový systém potrebuje vstupné signály zo systémov, ktoré nepatria do rozsahu
pôsobnosti tohto predpisu, skúška sa musí vykonať použitím skúšobného postupu relevantného predpisu
OSN alebo inými prostriedkami, ktoré vytvárajú relevantné vstupné signály (napr. simuláciou).
V prípade zložitých elektronických systémov tieto skúšky zahŕňajú scenáre, pri ktorých je deklarovaná funkcia
potlačená.

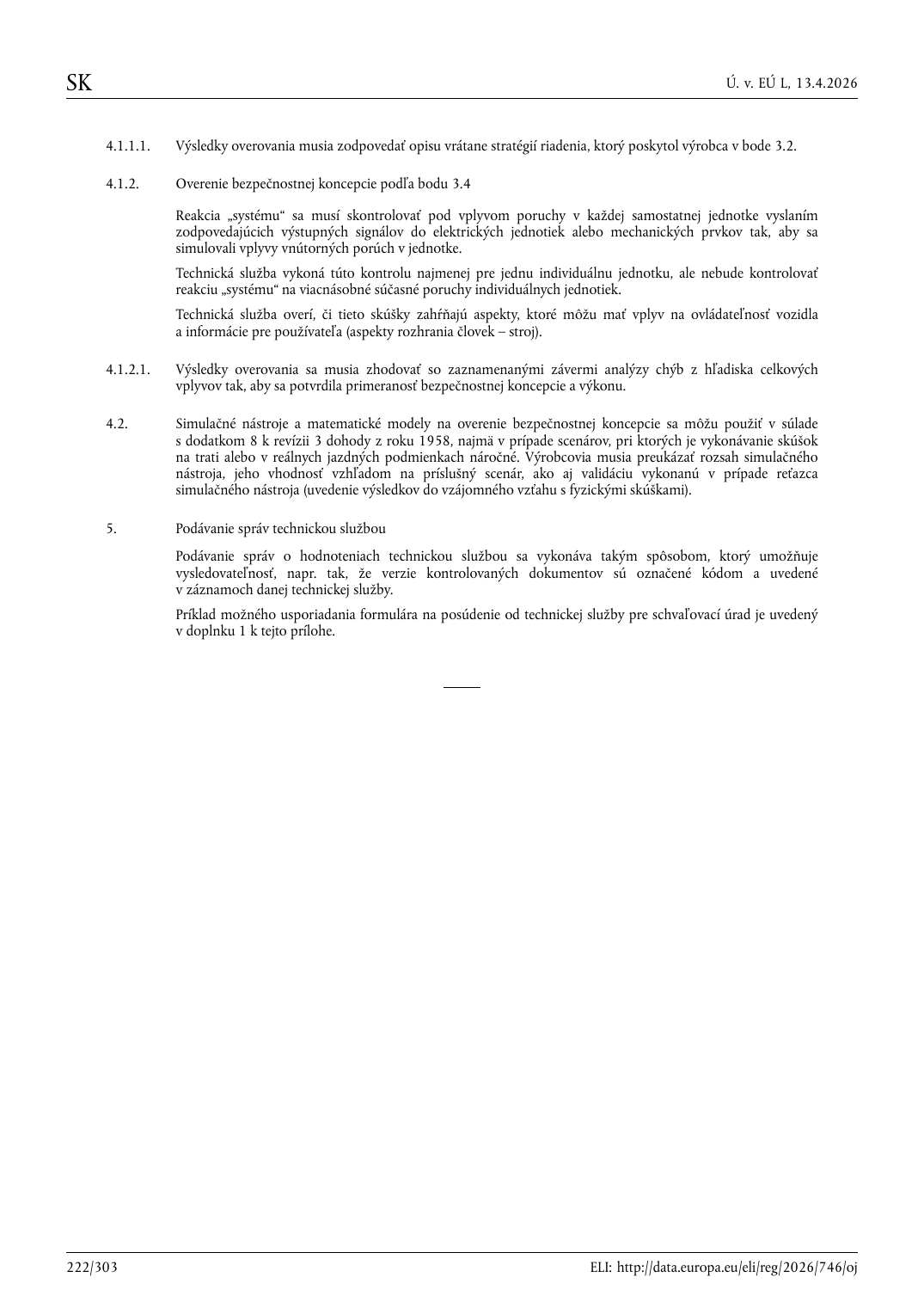

4.1.1.1. Výsledky overovania musia zodpovedať opisu vrátane stratégií riadenia, ktorý poskytol výrobca v bode 3.2.
4.1.2. Overenie bezpečnostnej koncepcie podľa bodu 3.4
Reakcia „systému“ sa musí skontrolovať pod vplyvom poruchy v každej samostatnej jednotke vyslaním
zodpovedajúcich výstupných signálov do elektrických jednotiek alebo mechanických prvkov tak, aby sa
simulovali vplyvy vnútorných porúch v jednotke.
Technická služba vykoná túto kontrolu najmenej pre jednu individuálnu jednotku, ale nebude kontrolovať
reakciu „systému“ na viacnásobné súčasné poruchy individuálnych jednotiek.
Technická služba overí, či tieto skúšky zahŕňajú aspekty, ktoré môžu mať vplyv na ovládateľnosť vozidla
a informácie pre používateľa (aspekty rozhrania človek – stroj).
4.1.2.1. Výsledky overovania sa musia zhodovať so zaznamenanými závermi analýzy chýb z hľadiska celkových
vplyvov tak, aby sa potvrdila primeranosť bezpečnostnej koncepcie a výkonu.
4.2. Simulačné nástroje a matematické modely na overenie bezpečnostnej koncepcie sa môžu použiť v súlade
s dodatkom 8 k revízii 3 dohody z roku 1958, najmä v prípade scenárov, pri ktorých je vykonávanie skúšok
na trati alebo v reálnych jazdných podmienkach náročné. Výrobcovia musia preukázať rozsah simulačného
nástroja, jeho vhodnosť vzhľadom na príslušný scenár, ako aj validáciu vykonanú v prípade reťazca
simulačného nástroja (uvedenie výsledkov do vzájomného vzťahu s fyzickými skúškami).
5. Podávanie správ technickou službou
Podávanie správ o hodnoteniach technickou službou sa vykonáva takým spôsobom, ktorý umožňuje
vysledovateľnosť, napr. tak, že verzie kontrolovaných dokumentov sú označené kódom a uvedené
v záznamoch danej technickej služby.
Príklad možného usporiadania formulára na posúdenie od technickej služby pre schvaľovací úrad je uvedený
v doplnku 1 k tejto prílohe.

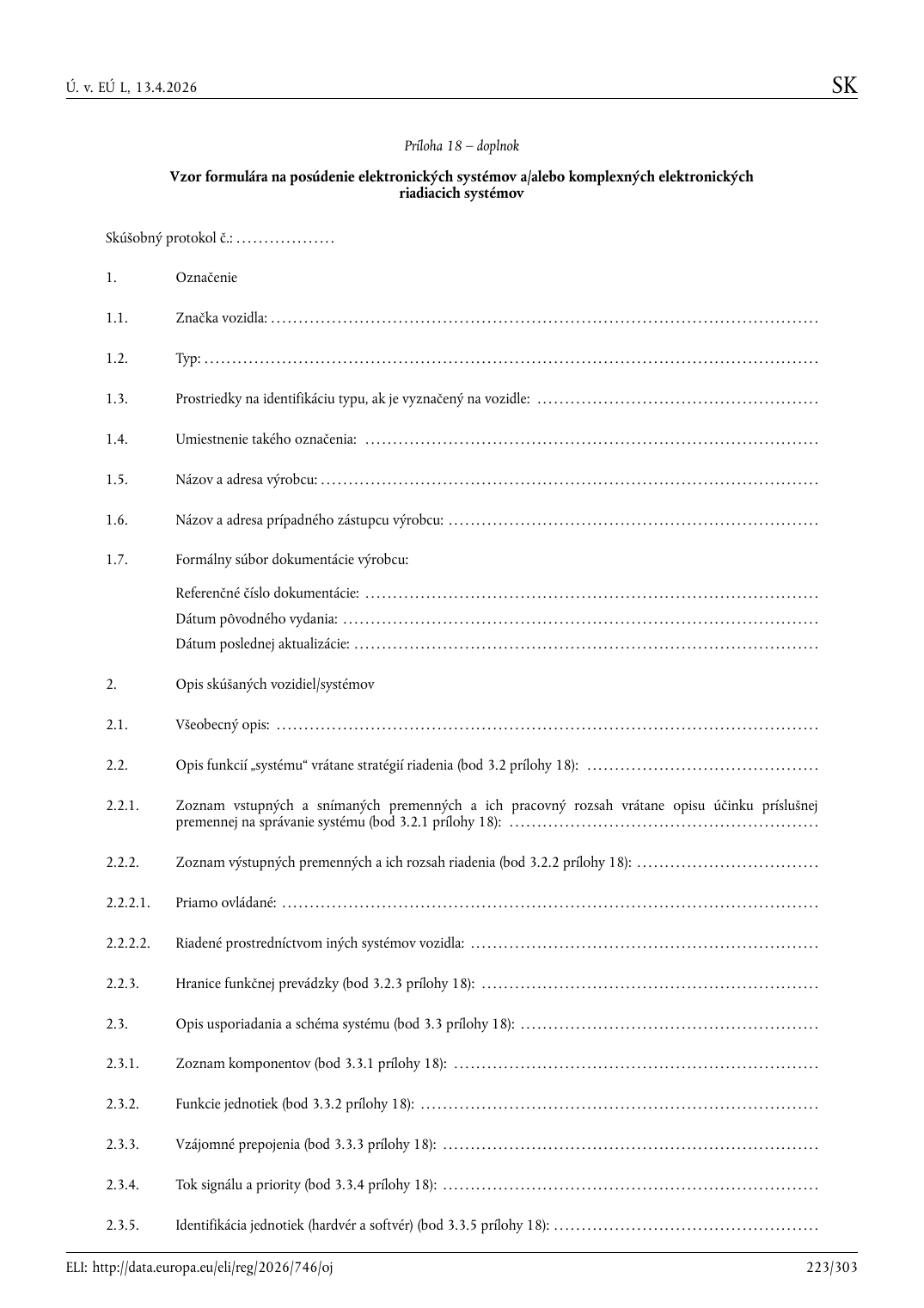

Príloha 18 – doplnok
Vzor formulára na posúdenie elektronických systémov a/alebo komplexných elektronických
riadiacich systémov
Skúšobný protokol č.: . . . . . . . . . . . . . . . . . .
1. Označenie
1.1. Značka vozidla: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2. Typ: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3. Prostriedky na identifikáciu typu, ak je vyznačený na vozidle: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4. Umiestnenie takého označenia: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5. Názov a adresa výrobcu: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.6. Názov a adresa prípadného zástupcu výrobcu: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.7. Formálny súbor dokumentácie výrobcu:
Referenčné číslo dokumentácie: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dátum pôvodného vydania: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dátum poslednej aktualizácie: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Opis skúšaných vozidiel/systémov
2.1. Všeobecný opis: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2. Opis funkcií „systému“ vrátane stratégií riadenia (bod 3.2 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.1. Zoznam vstupných a snímaných premenných a ich pracovný rozsah vrátane opisu účinku príslušnej
premennej na správanie systému (bod 3.2.1 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.2. Zoznam výstupných premenných a ich rozsah riadenia (bod 3.2.2 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.2.1. Priamo ovládané: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.2.2. Riadené prostredníctvom iných systémov vozidla: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2.3. Hranice funkčnej prevádzky (bod 3.2.3 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3. Opis usporiadania a schéma systému (bod 3.3 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.1. Zoznam komponentov (bod 3.3.1 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.2. Funkcie jednotiek (bod 3.3.2 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.3. Vzájomné prepojenia (bod 3.3.3 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.4. Tok signálu a priority (bod 3.3.4 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.5. Identifikácia jednotiek (hardvér a softvér) (bod 3.3.5 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

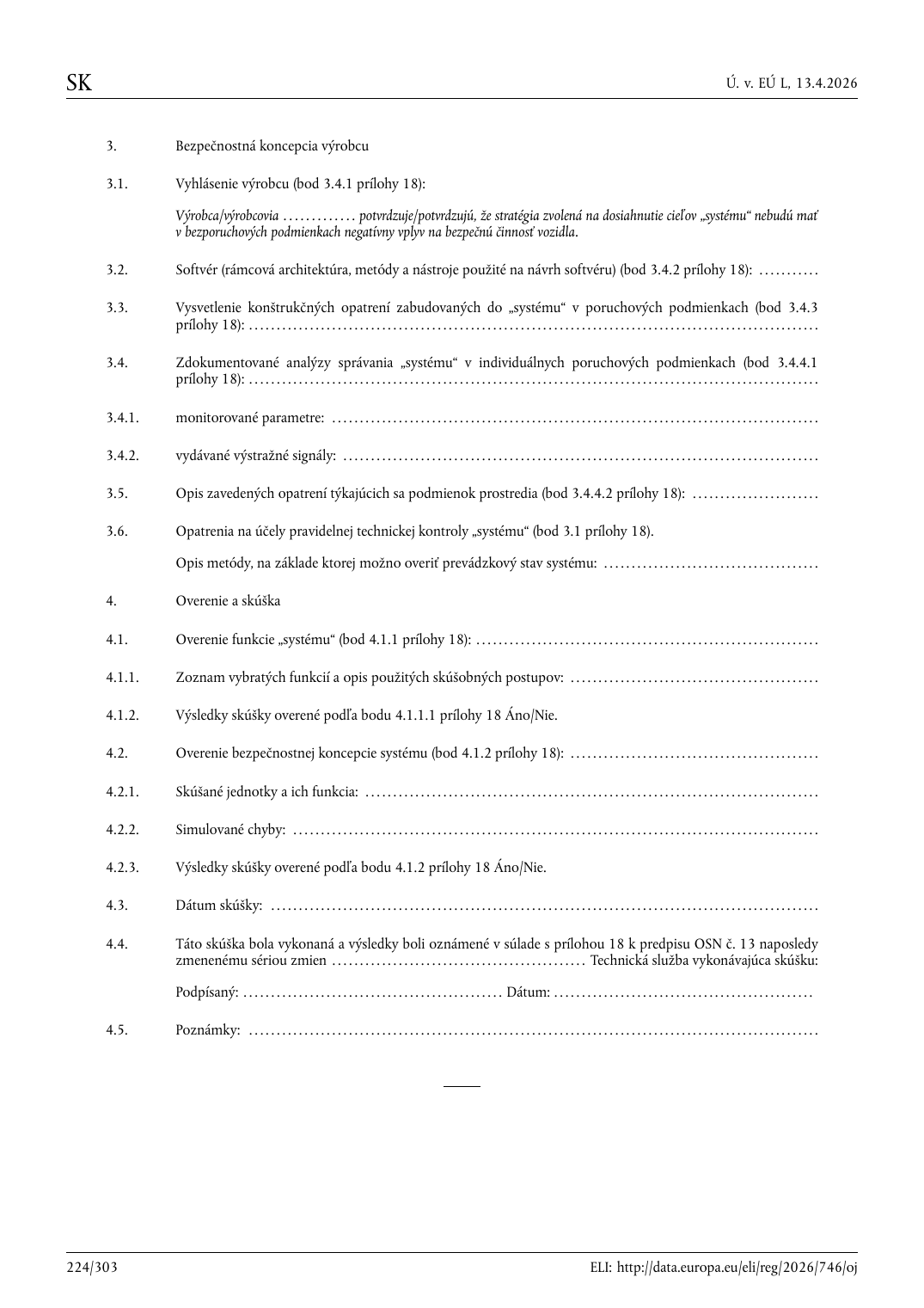

3. Bezpečnostná koncepcia výrobcu
3.1. Vyhlásenie výrobcu (bod 3.4.1 prílohy 18):
Výrobca/výrobcovia . . . . . . . . . . . . . potvrdzuje/potvrdzujú, že stratégia zvolená na dosiahnutie cieľov „systému“ nebudú mať
v bezporuchových podmienkach negatívny vplyv na bezpečnú činnosť vozidla.
3.2. Softvér (rámcová architektúra, metódy a nástroje použité na návrh softvéru) (bod 3.4.2 prílohy 18): . . . . . . . . . . .
3.3. Vysvetlenie konštrukčných opatrení zabudovaných do „systému“ v poruchových podmienkach (bod 3.4.3
prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4. Zdokumentované analýzy správania „systému“ v individuálnych poruchových podmienkach (bod 3.4.4.1
prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.1. monitorované parametre: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.2. vydávané výstražné signály: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.5. Opis zavedených opatrení týkajúcich sa podmienok prostredia (bod 3.4.4.2 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . .
3.6. Opatrenia na účely pravidelnej technickej kontroly „systému“ (bod 3.1 prílohy 18).
Opis metódy, na základe ktorej možno overiť prevádzkový stav systému: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Overenie a skúška
4.1. Overenie funkcie „systému“ (bod 4.1.1 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1.1. Zoznam vybratých funkcií a opis použitých skúšobných postupov: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1.2. Výsledky skúšky overené podľa bodu 4.1.1.1 prílohy 18 Áno/Nie.
4.2. Overenie bezpečnostnej koncepcie systému (bod 4.1.2 prílohy 18): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2.1. Skúšané jednotky a ich funkcia: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2.2. Simulované chyby: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2.3. Výsledky skúšky overené podľa bodu 4.1.2 prílohy 18 Áno/Nie.
4.3. Dátum skúšky: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.4. Táto skúška bola vykonaná a výsledky boli oznámené v súlade s prílohou 18 k predpisu OSN č. 13 naposledy
zmenenému sériou zmien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Technická služba vykonávajúca skúšku:
Podpísaný: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dátum: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5. Poznámky: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
